แผ่นหน่วงการหน่วงไฮดรอลิก FAST สำหรับรถบรรทุก Shacman

แผ่นหน่วงไฮดรอลิกรีทาร์เดอร์ FAST สำหรับรถบรรทุก Shacman เป็นส่วนประกอบสำหรับติดตั้งและป้องกันที่จัดหาโดย Skyond ซึ่งผลิตที่โรงงานของเราในประเทศจีน แผ่นกันสะเทือนนี้ได้รับการออกแบบสำหรับวาล์วควบคุมสัดส่วนแบบนิวแมติกบนระบบหน่วงไฮดรอลิกของ FAST ซึ่งพบได้ทั่วไปในรถบรรทุกงานหนักของ Shacman รวมถึงซีรีส์ X5000, X6000 และ M3000S เช่นเดียวกับแบรนด์อื่นๆ ที่ติดตั้งตัวหน่วง FAST เช่น Sinotruk HOWO, Yutong และ Yaxing แผ่นหน่วงการหน่วงจะติดตั้งเข้ากับชุดตัววาล์วควบคุมโดยตรง เพื่อยึดวาล์วสัดส่วนที่ควบคุมแรงดันอากาศที่เข้าสู่บ่อน้ำมันรีทาร์เดอร์ การควบคุมแรงดันนี้จะกำหนดการไหลของน้ำมันเข้าสู่ห้องทำงาน ซึ่งจะควบคุมแรงบิดในการเบรกตามลำดับ แผ่นกันสะเทือนที่ชำรุดหรือขาดหายไปทำให้เกิดการสั่นสะเทือนที่มากเกินไปไปถึงวาล์วที่แม่นยำ นำไปสู่การเบรกไม่แน่นอน การมีส่วนร่วมล่าช้า หรือวาล์วขัดข้องโดยสิ้นเชิง การแทนที่ด้วยแผ่นหน่วงการหน่วงจะทำให้การทำงานของวาล์วมีความเสถียรและแรงไฮดรอลิกที่สม่ำเสมอเพื่อการชะลอความเร็วของยานพาหนะที่ปลอดภัยยิ่งขึ้น

ข้อดีของผลิตภัณฑ์

ยึดวาล์วสัดส่วนจากการสั่นสะเทือน

แผ่นหน่วงไฮดรอลิกรีทาร์เดอร์ FAST สำหรับรถบรรทุก Shacman ยึดวาล์วสัดส่วนแม่เหล็กไฟฟ้าอย่างแน่นหนากับตัววาล์วรีทาร์เดอร์ ซึ่งจะช่วยป้องกันการเคลื่อนที่ของวาล์วหรือการบิดเบือนของสัญญาณที่เกิดจากการสั่นสะเทือนของถนนและการกระเด้งของรถ ทำให้มั่นใจได้ว่ารีทาร์เดอร์จะตอบสนองต่อคำสั่งของผู้ขับขี่อย่างสม่ำเสมอ

ยืดอายุการใช้งานส่วนประกอบ

ด้วยการดูดซับแรงกระแทกและพลังงานการสั่นสะเทือนก่อนที่จะไปถึงวาล์วสัดส่วน แผ่นหน่วงจะช่วยลดการสึกหรอของส่วนประกอบภายในของวาล์ว เช่น แกนม้วน สปริง และโซลินอยด์ ส่งผลให้มีระยะเวลาการบริการนานขึ้นและมีการเปลี่ยนวาล์วน้อยลงตลอดอายุการใช้งานของยานพาหนะ

โครงสร้างโลหะผสมยาง

แผ่นเหล็กให้การติดตั้งที่มั่นคงและการวางตำแหน่งวาล์วที่แม่นยำ ในขณะที่ชั้นยางที่ยึดติดจะดูดซับการสั่นสะเทือนความถี่สูง การออกแบบแบบบูรณาการนี้ช่วยลดความจำเป็นในการติดตั้งฉากยึดและตัวแยกกระแสไฟฟ้าแยกกัน ทำให้การประกอบวาล์วง่ายขึ้น และลดจุดที่เกิดความล้มเหลวที่อาจเกิดขึ้น

รักษาข้อได้เปรียบในการเบรกของแกนรีทาร์เดอร์

วาล์วสัดส่วนที่มีความเสถียรช่วยให้รีทาร์เดอร์สามารถเบรกได้เต็มประสิทธิภาพโดยปราศจากการสึกหรอ ประสิทธิภาพที่สม่ำเสมอโดยไม่มีการซีดจางจากความร้อน และลดความเครียดบนเบรกและยางบริการ สำหรับผู้ให้บริการกลุ่มยานพาหนะ นี่หมายถึงค่าบำรุงรักษาที่ลดลงและการประหยัดน้ำมันเชื้อเพลิงที่ดีขึ้น

ทดแทน OEM โดยตรง

รูยึด ความหนาของแผ่นเพลท และขนาดโดยรวมตรงกับข้อมูลจำเพาะของอุปกรณ์ดั้งเดิม การติดตั้งไม่จำเป็นต้องดัดแปลงตัววาล์วหรือส่วนประกอบโดยรอบ

ข้อมูลจำเพาะที่สำคัญ

บทบาทของ Damping คืออะไร?

แผ่นกันหน่วงไฮดรอลิกรีทาร์เดอร์ FAST สำหรับรถบรรทุก Shacman ทำหน้าที่สำคัญสามประการในระบบควบคุมรีทาร์เดอร์:

การติดตั้งที่ปลอดภัย แผ่นยึดวาล์วสัดส่วนแม่เหล็กไฟฟ้าเข้ากับตัววาล์วหน่วงอย่างแน่นหนา การตรึงทางกลนี้ป้องกันไม่ให้วาล์วขยับหรือคลายภายใต้การสั่นสะเทือนของยานพาหนะ รักษาตำแหน่งที่แม่นยำระหว่างวาล์วกับการเชื่อมต่อแบบนิวแมติกและไฟฟ้า

การลดแรงสั่นสะเทือนชั้นยางในตัวดูดซับและกระจายแรงกระแทกและแรงสั่นสะเทือนจากถนนและระบบขับเคลื่อน หากไม่มีการลดแรงสั่นสะท้านนี้ การสั่นสะเทือนจะส่งโดยตรงไปยังส่วนประกอบภายในของวาล์ว ซึ่งได้แก่ แกนม้วนงอ สปริง และโซลินอยด์ ทำให้เกิดการสึกหรอก่อนเวลาอันควร การตอบสนองที่ไม่แน่นอน หรือความล้มเหลวโดยสิ้นเชิง

การป้องกันความสมบูรณ์ของสัญญาณด้วยการแยกวาล์วออกจากการสั่นสะเทือน Retarder Damping Plate จะป้องกันสัญญาณผิดพลาดหรือการบิดเบือนสัญญาณไม่ให้ไปถึงชุดควบคุมอิเล็กทรอนิกส์ วาล์วสัดส่วนอาศัยสัญญาณไฟฟ้าที่แม่นยำจาก ECU เพื่อควบคุมความดันอากาศ การเด้งกลับของหน้าสัมผัสที่เกิดจากการสั่นสะเทือนหรือการเชื่อมต่อเป็นระยะๆ อาจทำให้ ECU ตีความตำแหน่งวาล์วผิด ซึ่งนำไปสู่การใช้แรงบิดในการเบรกที่ไม่ถูกต้อง

สำหรับผู้ขับขี่ สิ่งนี้แปลเป็นการตอบสนองการเบรกเชิงเส้นที่คาดเดาได้ในโหมดการทำงานของรีทาร์เดอร์ทั้งหมด ตั้งแต่ฟังก์ชันการลงความเร็วคงที่ไปจนถึงโหมดการเบรกที่ทำงานเต็มที่

เกี่ยวกับผลิตภัณฑ์ก่อสร้าง

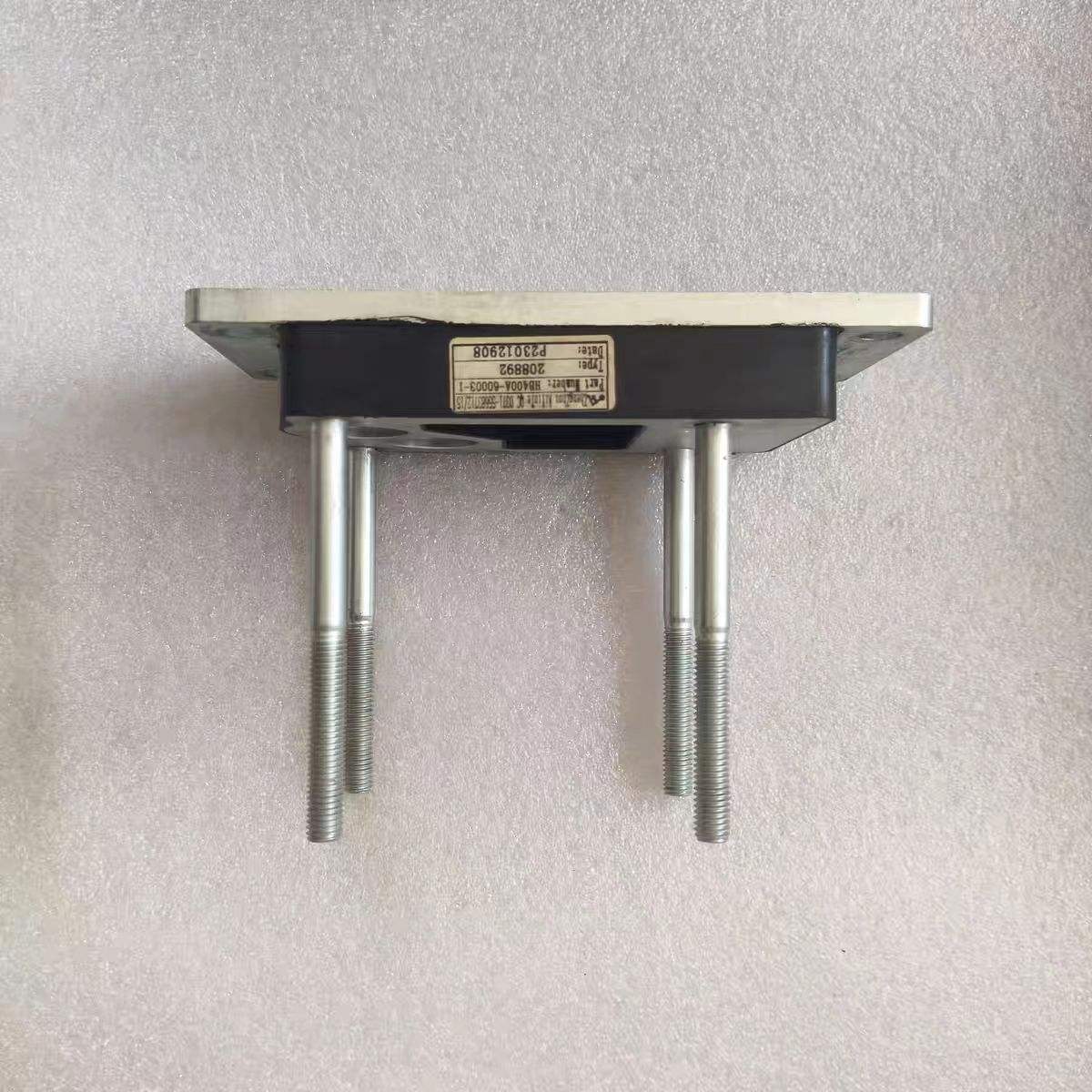

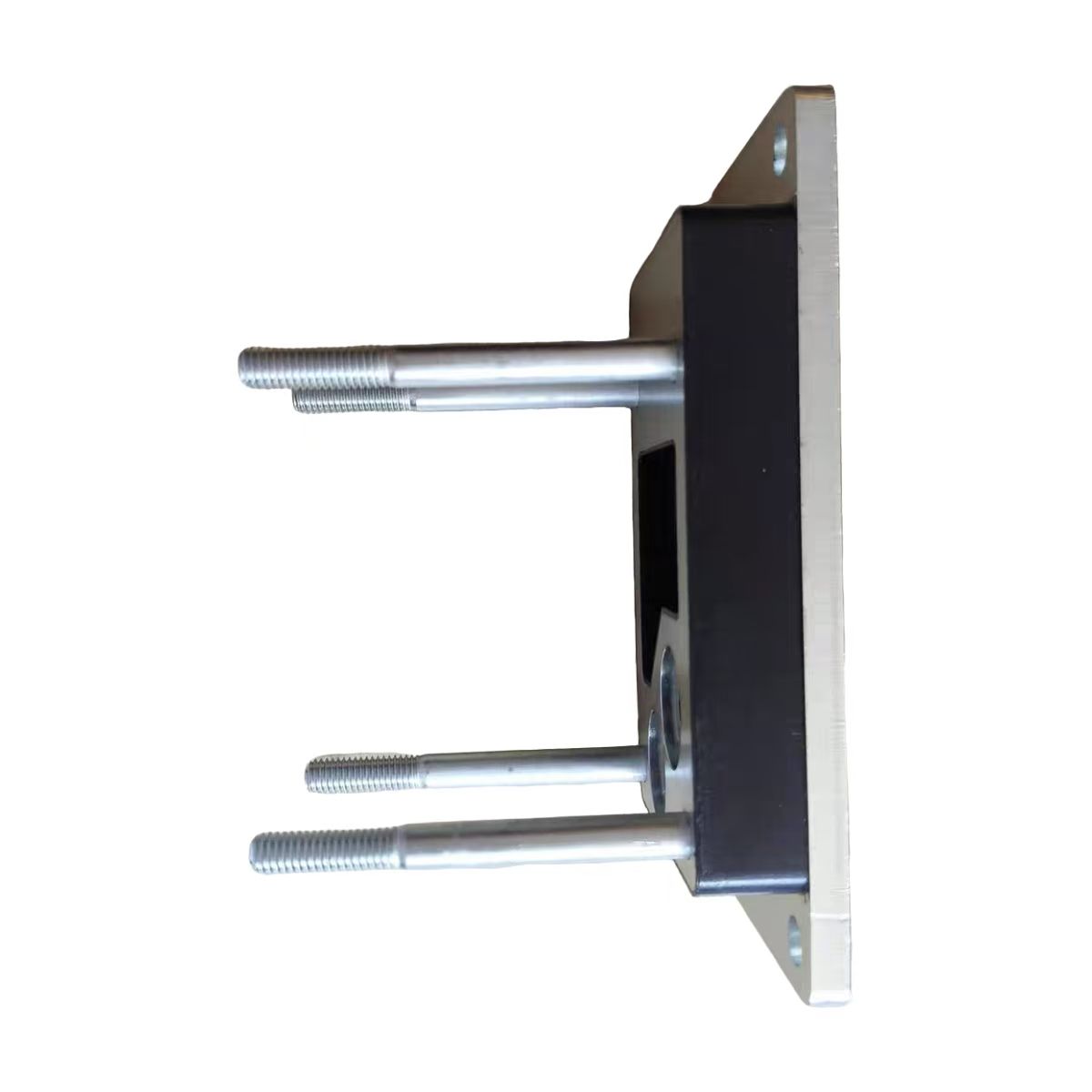

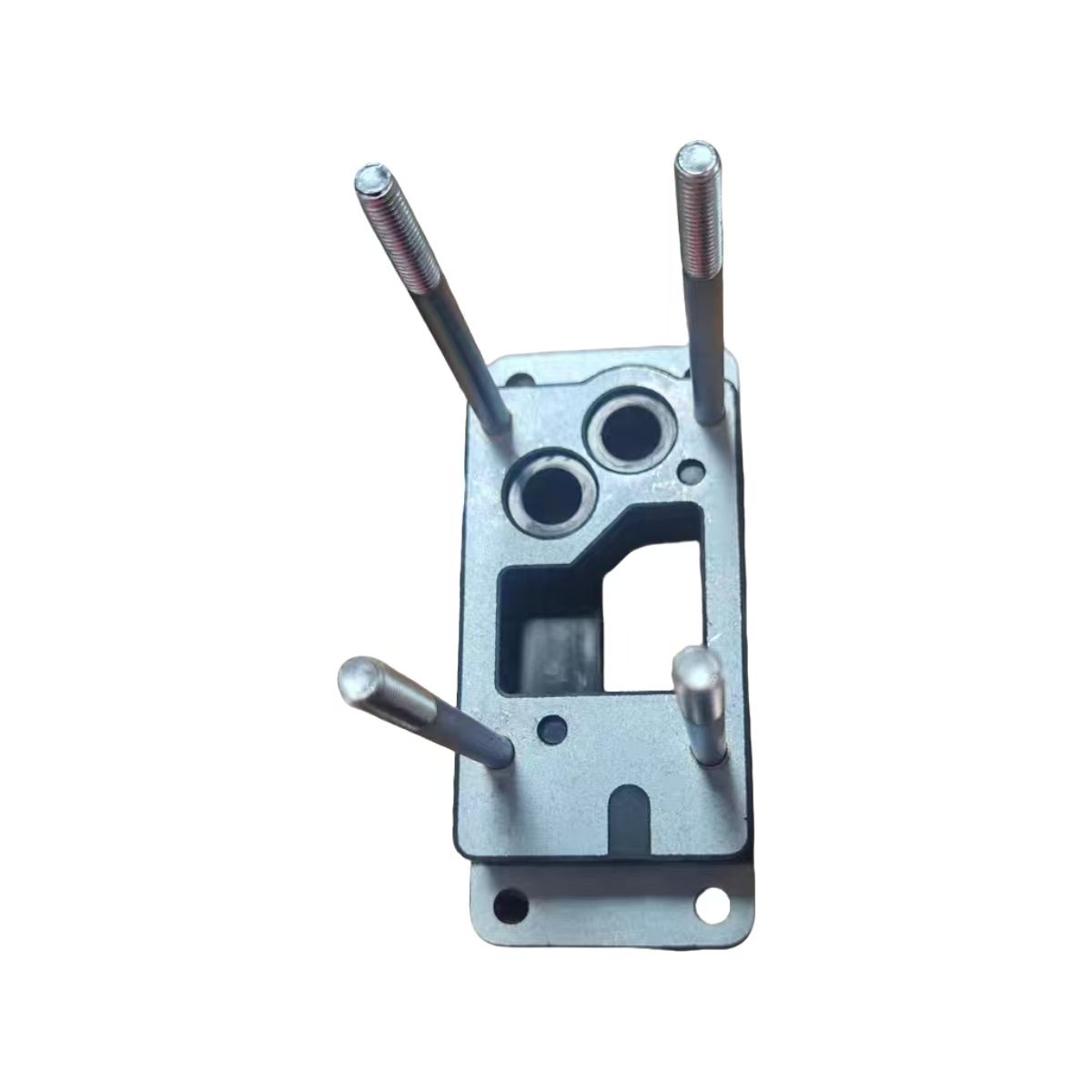

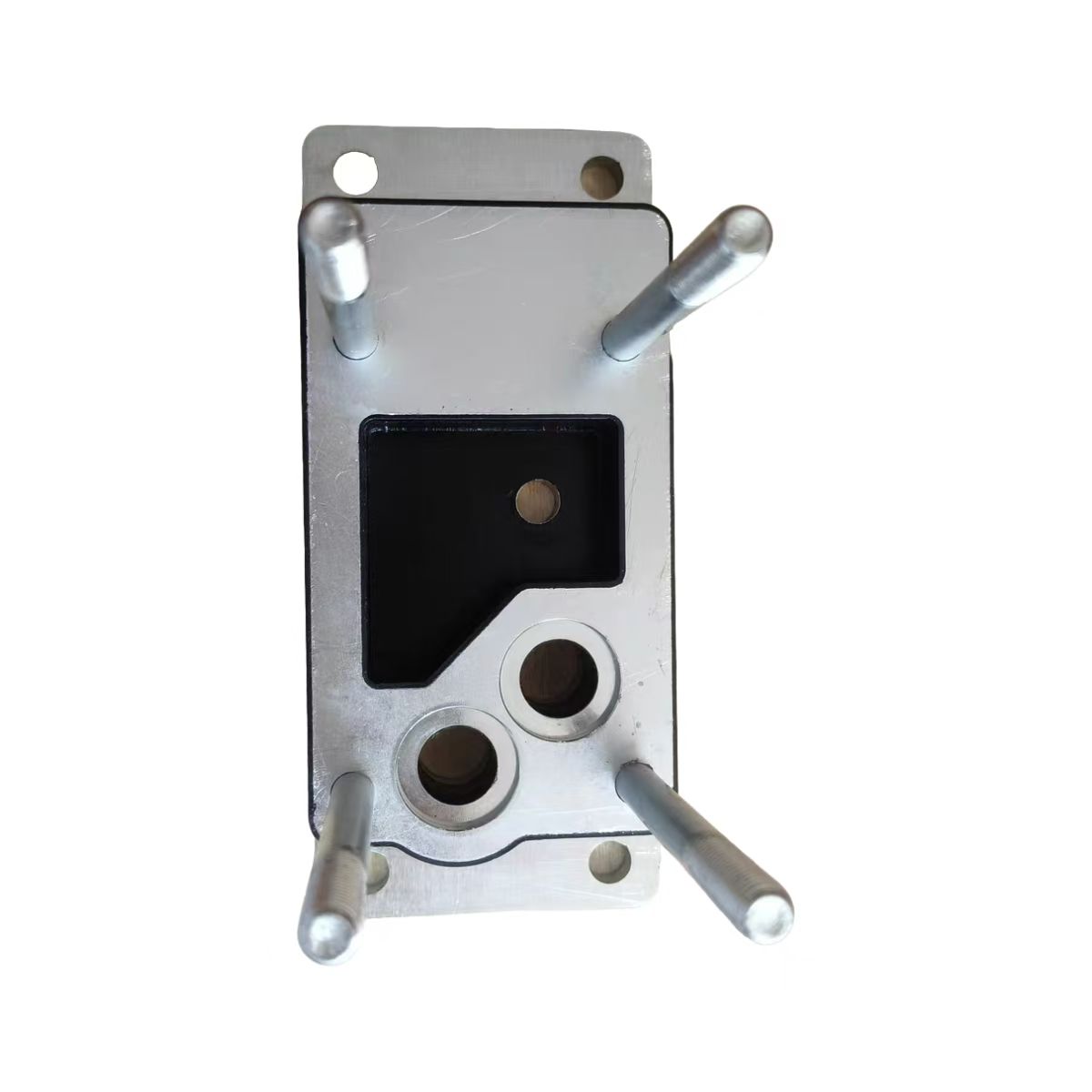

แผ่นหน่วงการหน่วงนี้มีโครงสร้างแบบคอมโพสิต: แผ่นเหล็กคาร์บอน Q235 เชื่อมติดกับชั้นยางกันกระแทก

แผ่นเหล็กคาร์บอน Q235เหล็กเกรดโครงสร้างนี้ให้ความแข็งแกร่งที่จำเป็นในการติดตั้งวาล์วสัดส่วนอย่างแน่นหนา ต้านทานการโค้งงอและการเสียรูปภายใต้แรงจับยึดของสลักเกลียวยึดและแรงสั่นสะเทือนจากยานพาหนะ แผ่นเหล็กจะรักษาการวางแนวของวาล์วให้สัมพันธ์กับตัววาล์วอย่างแม่นยำ เพื่อให้มั่นใจว่าการเชื่อมต่อแบบนิวแมติกและไฟฟ้ายังคงอยู่ในแนวเดียวกัน

ชั้นยางกันกระแทกชั้นอีลาสโตเมอร์จะดูดซับพลังงานการสั่นสะเทือนความถี่สูงและแปลงเป็นความร้อนซึ่งกระจายผ่านแผ่น สารประกอบยางนี้ได้รับการออกแบบมาเพื่อรักษาคุณสมบัติการหน่วงตลอดช่วงอุณหภูมิที่พบในการใช้งานรถบรรทุกหนักตั้งแต่การสตาร์ทเย็นในฤดูหนาวไปจนถึงความร้อนที่ยั่งยืนจากระบบรีทาร์เดอร์ในระหว่างการลงทางยาว

ข้อได้เปรียบด้านการออกแบบคอมโพสิตด้วยการประสานโลหะและยางเข้าด้วยกันเป็นชิ้นเดียว แผ่นแดมปิ้งจึงให้ทั้งการติดตั้งเชิงโครงสร้างและการแยกการสั่นสะเทือนในส่วนประกอบขนาดกะทัดรัดชิ้นเดียว ซึ่งช่วยลดความจำเป็นในการติดตั้งฉากยึดและตัวแยกยางแยกกัน ทำให้การประกอบวาล์วง่ายขึ้นและลดจุดเสียหายที่อาจเกิดขึ้น

รุ่นรีทาร์เดอร์ที่เข้ากันได้และการใช้งานของยานพาหนะ

แผ่นหน่วงไฮดรอลิกรีทาร์เดอร์ FAST สำหรับรถบรรทุก Shacman เข้ากันได้กับโมเดลรีทาร์เดอร์ไฮดรอลิก FAST ครบทุกรุ่น:

1. FH400B (การเชื่อมต่อแบบอนุกรม) ติดตั้งในแนวเดียวกับระบบส่งกำลัง เหมาะสำหรับยานพาหนะที่มีพื้นที่เพียงพอในการติดตั้งแบบซีรีส์

2. FH240B. รุ่น การเชื่อมต่อสายไฟ ซีรีส์ขนาดกะทัดรัดสำหรับการใช้งานแรงม้าต่ำ

3. FHB320B (การเชื่อมต่อแบบขนาน) ติดตั้งควบคู่ไปกับระบบส่งกำลัง โดยรักษาอินเทอร์เฟซการส่งกำลัง (PTO)

4. FHB400B. รุ่นการเชื่อมต่อแบบขนานที่มีความจุสูงกว่า

เครื่องหน่วงรุ่นเหล่านี้ติดตั้งมาจากโรงงานหรือติดตั้งโดยตัวแทนจำหน่ายที่:

1. Shacman X5000, X6000, M3000S และรถบรรทุกหนัก Shacman อื่นๆ

2. ซีรี่ส์ Sinotruk HOWO

3. รถบัสและรถโค้ช Yutong และ Yaxing

4. รถยนต์เพื่อการพาณิชย์ยี่ห้ออื่นๆ ที่ใช้สารหน่วง FAST

สำหรับโรงงานและผู้ปฏิบัติงานกลุ่มยานพาหนะ Retarder Damping Plate มี SKU เดียวที่ครอบคลุมรุ่นรีทาร์เดอร์หลายรุ่นและการใช้งานในยานพาหนะ ทำให้การจัดการสินค้าคงคลังง่ายขึ้น

การติดตั้งและบำรุงรักษา

การเปลี่ยนแผ่นหน่วงการหน่วงต้องได้รับความเอาใจใส่ในรายละเอียด:

แนะนำให้ติดตั้งอย่างมืออาชีพ

งานนี้เกี่ยวข้องกับการแยกชิ้นส่วนตัววาล์วควบคุมรีทาร์เดอร์ เราขอแนะนำให้ช่างเทคนิคที่มีประสบการณ์บริการตัวหน่วง FAST ดำเนินการเปลี่ยนทดแทน

ข้อกำหนดแรงบิด

ต้องขันสลักเกลียวยึดให้แน่นตามแรงบิดที่ระบุโดยใช้ประแจแรงบิด การขันแน่นเกินไปอาจทำให้ตัววาล์วหรือแผ่นแดมปิ้งเสียหายได้ การขันให้แน่นเกินไปช่วยให้สามารถเคลื่อนไหวและสั่นสะเทือนได้

ตรวจสอบส่วนประกอบที่เกี่ยวข้อง

เมื่อถอดวาล์วออกแล้ว ให้ตรวจสอบวาล์วสัดส่วนว่ามีความเสียหายหรือไม่ ตรวจสอบความแข็ง การแตกร้าว หรือการเสียรูปของซีลโอริง และเปลี่ยนใหม่หากจำเป็น

การทดสอบฟังก์ชันหลังการติดตั้ง

หลังจากประกอบกลับแล้ว ให้ทดสอบตัวหน่วงความเร็วคงที่ในโหมดการทำงานทั้งหมด และในแต่ละขั้นตอนการเบรก เพื่อยืนยันแรงเบรกตามปกติ และไม่มีอากาศหรือน้ำมันรั่วไหล

การติดตั้งส่วนใหญ่แล้วเสร็จภายในหนึ่งชั่วโมงโดยช่างผู้มีประสบการณ์

Skyond ควบคุมและทดสอบคุณภาพอย่างไร

แผ่นหน่วงการหน่วงไฮดรอลิก FAST ทุกแผ่นสำหรับรถบรรทุก Shacman ที่ Skyond จัดหาให้ได้รับการตรวจสอบก่อนจัดส่ง:

การตรวจสอบมิติตำแหน่งรูยึดของเพลท ความหนา และขนาดโดยรวมได้รับการตรวจสอบตามข้อกำหนดของ OEM เพื่อให้แน่ใจว่าประกอบได้ถูกต้อง

ความสมบูรณ์ของพันธะยาง มีการตรวจสอบชั้นยางว่ามีการยึดเกาะกับแผ่นเหล็กอย่างเหมาะสม โดยไม่มีช่องว่างหรือการแยกออกจากกัน

การตกแต่งพื้นผิวแผ่นเหล็กได้รับการตรวจสอบหาเสี้ยน ขอบคม หรือการกัดกร่อนที่อาจส่งผลต่อการติดตั้งหรืออายุการใช้งาน

การทดสอบตัวอย่าง ตัวอย่างแบบสุ่มจากแต่ละชุดจะต้องผ่านการทดสอบแรงอัดและการสั่นสะเทือนเพื่อตรวจสอบประสิทธิภาพการหน่วง

การผลิตขั้นสูงที่ Skyond

Skyond ดำเนินกิจการโรงงานผลิตที่ทันสมัยซึ่งมีเครื่องจักรที่มีความแม่นยำและสายการผลิตแบบอัตโนมัติ โรงงานของเราสามารถผลิตแผ่นแดมปิ้งตัวหน่วงไฮดรอลิก FAST สำหรับรถบรรทุก Shacman และส่วนประกอบที่มีความแม่นยำอื่นๆ ให้ได้มาตรฐานคุณภาพที่สม่ำเสมอ

เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ อุปกรณ์ CNC ของเราจัดการการตัดและการขึ้นรูปส่วนประกอบโลหะตามข้อกำหนดที่แน่นอน สำหรับแผ่นกันสะเทือน ช่วยให้มั่นใจได้ถึงตำแหน่งรูยึดที่แม่นยำ ความหนาของแผ่นที่สม่ำเสมอ และการประกอบที่เหมาะสมกับตัววาล์ว ความแม่นยำของขนาดส่งผลโดยตรงต่อความง่ายในการติดตั้งและความสามารถของเพลตในการรักษาแนววาล์วภายใต้การสั่นสะเทือน

การประกอบอัตโนมัติและการควบคุมคุณภาพ กระบวนการอัตโนมัติช่วยลดข้อผิดพลาดของมนุษย์และรับประกันคุณภาพการสร้างที่สม่ำเสมอตลอดการดำเนินการผลิต แต่ละชุดได้รับการตรวจสอบหลายขั้นตอน ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการทดสอบผลิตภัณฑ์สำเร็จรูป

สายการยึดเกาะยางโดยเฉพาะ ชั้นกันสะเทือนของยางถูกยึดติดกับแผ่นเหล็กโดยใช้กระบวนการควบคุมเพื่อให้แน่ใจว่ามีการยึดเกาะที่เหมาะสมโดยไม่มีช่องว่างหรือการแยกชั้น ความสมบูรณ์ของการยึดเกาะนี้มีความสำคัญอย่างยิ่งต่อประสิทธิภาพการลดแรงสั่นสะเทือนของเพลตตลอดอายุการใช้งาน

อุปกรณ์ทดสอบ เครื่องมือวัดและเครื่องทดสอบไฟฟ้าที่มีความแม่นยำสูงตรวจสอบประสิทธิภาพของผลิตภัณฑ์ภายใต้สภาวะการทำงานจำลอง ตัวอย่างแบบสุ่มจากแต่ละชุดจะต้องผ่านการทดสอบแรงอัดและการสั่นสะเทือนเพื่อยืนยันว่าคุณลักษณะการหน่วงเป็นไปตามข้อกำหนด

กำลังการผลิต. โรงงานของเรารองรับการผลิตขนาดใหญ่เพื่อตอบสนองคำสั่งซื้อจำนวนมากในขณะที่ยังคงรักษาคุณภาพที่สม่ำเสมอ สำหรับผู้ควบคุมยานพาหนะและบริษัทการค้าที่ต้องการการขนส่งในปริมาณมาก เราสามารถปรับขนาดการผลิตได้ตามนั้น

การจัดส่งทั่วโลกและโลจิสติกส์

Skyond ส่งออกไปยังรัสเซีย เอเชียกลาง เอเชียตะวันออกเฉียงใต้ แอฟริกา อเมริกาใต้ และภูมิภาคอื่นๆ ทีมงานโลจิสติกส์ของเราจัดการ:

1. การบรรทุกตู้คอนเทนเนอร์โดยมีการล็อคอย่างเหมาะสมเพื่อป้องกันความเสียหายระหว่างการขนส่ง

2. เอกสารศุลกากรเพื่อการเคลียร์สินค้าที่ราบรื่น

3. การกำหนดเส้นทางไปยังท่าเรือหลักเพื่อการขนส่งระหว่างประเทศที่มีประสิทธิภาพ

คำสั่งซื้อปกติส่วนใหญ่สำหรับ FAST Hydraulic Retarder Damping Plate สำหรับ Shacman Truck จัดส่งภายใน 7-45 วันหลังจากยืนยันการชำระเงิน สำหรับลูกค้าที่มีความต้องการเป็นประจำ เราสามารถจัดเตรียมการจัดส่งตามกำหนดเวลาหรือรักษาสินค้าคงคลังที่คลังสินค้าของผู้จัดส่งเพื่อการจัดส่งที่รวดเร็วยิ่งขึ้น

คำถามทั่วไป

คำถามที่ 1: หมายเลขชิ้นส่วนใดที่ตรงกับแผ่นกันสะเทือนนี้

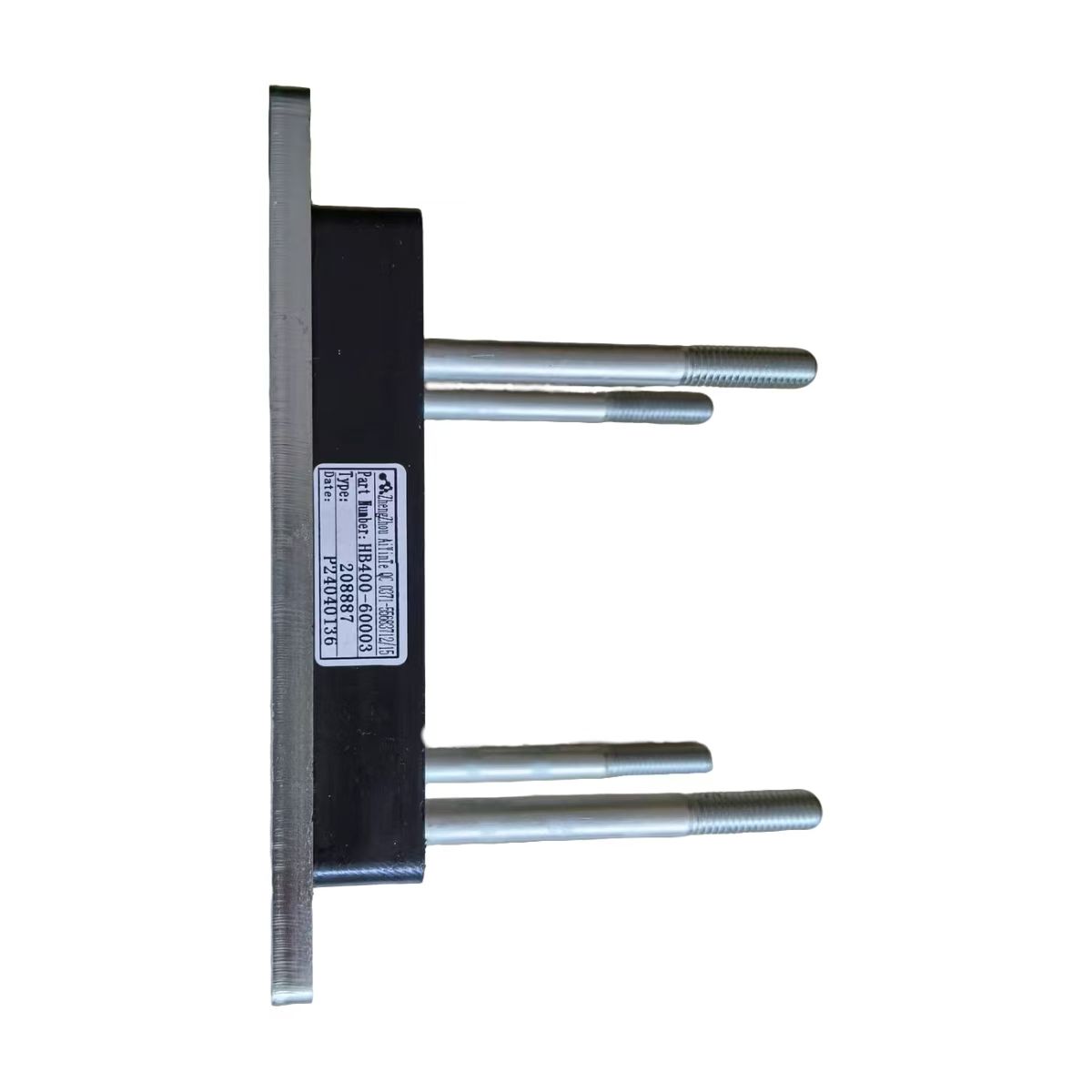

แผ่นกันสะเทือนมีจำหน่ายในรุ่น HB400-60003 และ HB400-60002 ชุดวาล์วสัดส่วนที่สมบูรณ์พร้อมแผ่นกันสะเทือนคือ HB400-60001

คำถามที่ 2: ฉันจะยืนยันได้อย่างไรว่าแผ่นกันสะเทือนนี้เหมาะกับรถบรรทุกของฉัน

ตรวจสอบรุ่นรีทาร์เดอร์บนป้ายระบุบนตัวรีทาร์เดอร์ รุ่นที่ใช้ร่วมกันได้ ได้แก่ FH400B, FH240B, FHB320B และ FHB400B หรืออีกทางหนึ่ง แจ้ง VIN ยานพาหนะของคุณให้กับซัพพลายเออร์ของคุณเพื่อให้การจับคู่ที่ตรงกันทุกประการในแค็ตตาล็อกชิ้นส่วนอิเล็กทรอนิกส์ FAST หรือ Shacman

คำถามที่ 3: ฉันควรเปลี่ยนอะไรพร้อมกับแผ่นกันสะเทือน?

ตรวจสอบวาล์วสัดส่วนเพื่อดูความเสียหาย ตรวจสอบซีลโอริงว่ามีอายุการใช้งานหรือการสึกหรอหรือไม่ และเปลี่ยนใหม่หากจำเป็น

คำถามที่ 4: ฉันสามารถติดตั้งด้วยตนเองได้หรือไม่

งานนี้เกี่ยวข้องกับตัววาล์วควบคุมรีทาร์เดอร์ เราแนะนำให้ติดตั้งโดยช่างเทคนิคที่มีประสบการณ์ด้านบริการรีทาร์เดอร์ FAST เพื่อให้มั่นใจว่าการทดสอบแรงบิดและฟังก์ชันถูกต้อง
